Sahabat RUCIKA pasti tidak asing dengan SNI 8153:2015, terutama para perencana MEP yang sangat membutuhkan pemahaman mendalam tentang standar ini.

Secara umum, SNI ini mengajarkan cara mendesain instalasi plambing di dalam sebuah bangunan. SNI ini tidak hanya membahas bentuk instalasi pipa yang ideal, tetapi juga menjelaskan dimensi pipa yang perlu perencana gunakan sesuai kebutuhan bangunan.

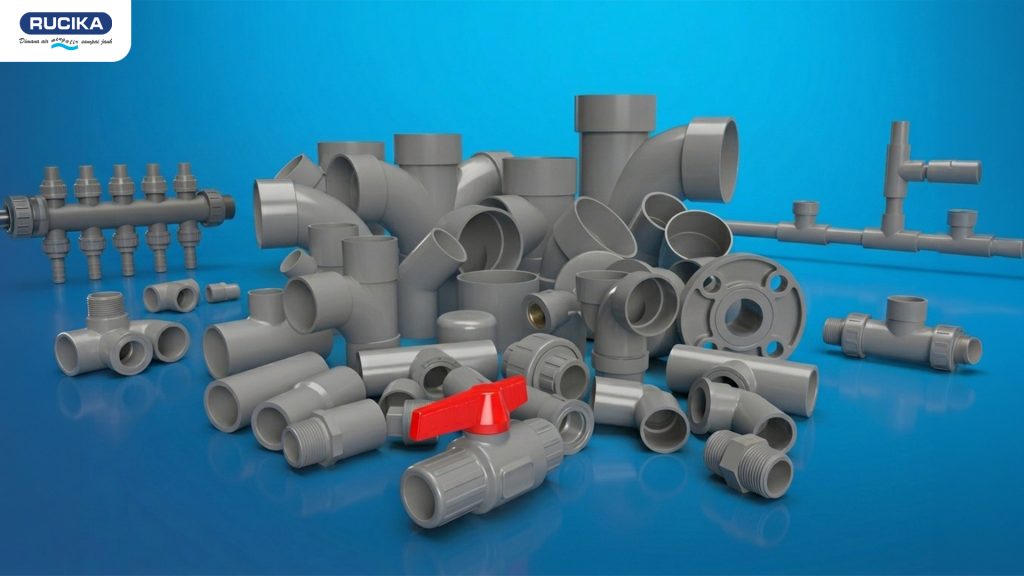

Cakupan SNI 8153:2015 dalam Perencanaan Instalasi Plambing

Selain mengakomodasi perencanaan instalasi pipa air bertekanan seperti air bersih, SNI 8153:2015 juga mencakup perencanaan instalasi pipa air limbah. Berbeda dengan air bersih, air limbah pada umumnya mengalir hanya dengan gravitasi tanpa alat bantu seperti pompa, sehingga perencana perlu memperhitungkan kemiringan pada instalasi pipa horizontalnya.

Tidak hanya instalasi pipa air limbah dari toilet atau dapur yang membutuhkan kemiringan, instalasi pipa drainase air hujan pun demikian. Meskipun debit aliran air hujan lebih besar daripada air limbah dapur, perencana tetap harus memberikan kemiringan pada instalasi pipa untuk memperlancar aliran air. Dalam hal ini, SNI 8153:2015 mencantumkan kemiringan untuk instalasi pipa air hujan sebesar 1%, 2%, dan 4%.

Namun, pada kenyataannya di lapangan, sering kali kemiringan instalasi pipa justru kurang dari 1%. Semakin landai kemiringan pipa, semakin rendah pula kecepatan aliran air di dalamnya. Akibatnya, perencana perlu memperbesar dimensi pipa untuk mengimbangi rendahnya kecepatan aliran tersebut.

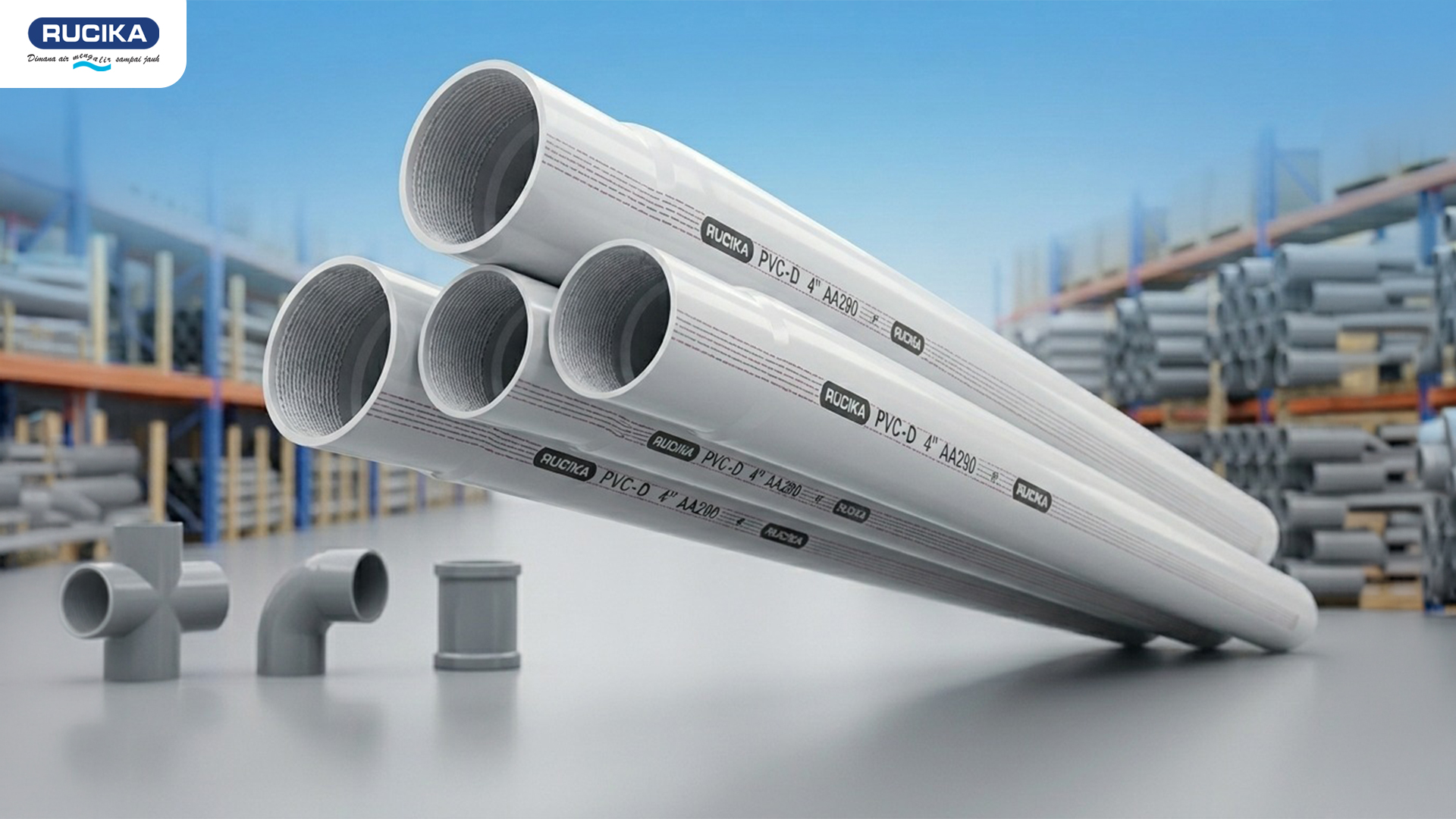

Tantangan Kemiringan dalam Instalasi Pipa Drainase

Melihat fakta tersebut, Sahabat Rucika mungkin bertanya-tanya, “Memang apa sulitnya membuat kemiringan instalasi pipa drainase?” Seperti yang kita ketahui, sebuah bangunan memiliki banyak jenis instalasi pipa, mulai dari pipa air dingin, air panas, hidran, pipa drainase, hingga instalasi lainnya.

Oleh karena itu, perencana harus cerdik dalam mengatur tata letak keseluruhan instalasi pipa agar seluruhnya dapat terakomodasi di atas plafon. Terlebih lagi, ruang instalasi semakin terbatas karena kehadiran struktur balok yang mengurangi area yang tersedia.

Apa Dampak Kemiringan dalam Instalasi Pipa Drainase?

Kondisi tersebutlah yang membatasi kemiringan instalasi pipa horizontal karena berdampak langsung pada estetika ruangan. Semakin panjang jalur pipa, semakin rendah ujung pipa tersebut, dan pada akhirnya plafon pun ikut turun sehingga tinggi ruangan semakin berkurang. Akibatnya, jika kondisi ini sudah terjadi, perencana hanya memiliki dua pilihan.

Pertama, memperbanyak pipa turun agar instalasi horizontal tidak perlu terlalu panjang hingga masuk ke dalam shaft pipa. Kedua, memperkecil atau bahkan meniadakan kemiringan pipa sama sekali. Sayangnya, kedua pilihan tersebut sama-sama tidak menguntungkan bagi pemilik bangunan karena berdampak negatif pada kenyamanan dan keamanan.

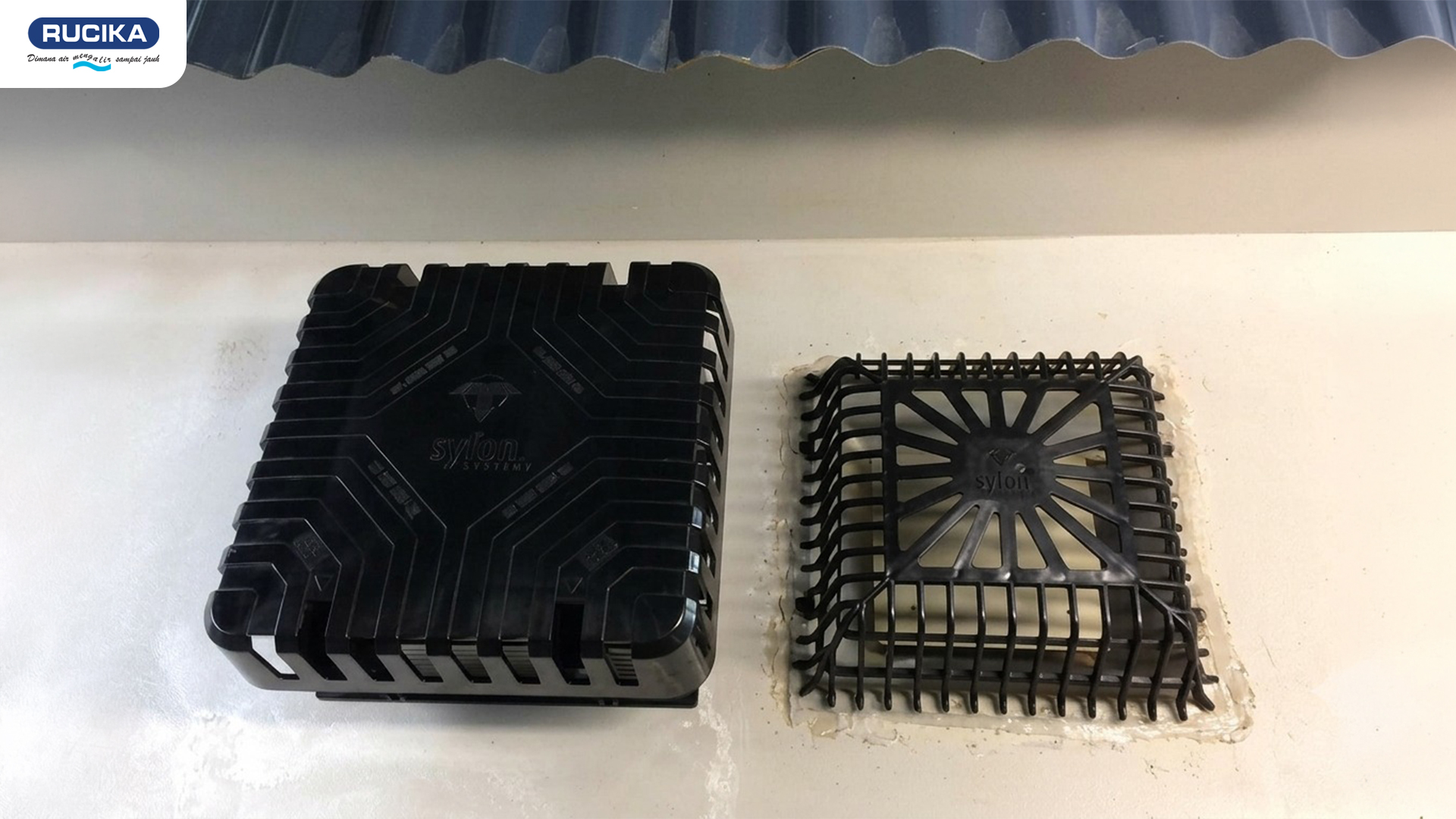

Solusi: RUCIKA Syfon System untuk Drainase Air Hujan Tanpa Kemiringan

Lalu, apakah perencana dapat membuat instalasi drainase air hujan dengan pipa turun yang lebih sedikit dan tanpa membutuhkan kemiringan pada pipa horizontalnya? Tentu saja bisa, dan jawabannya ada pada RUCIKA Syfon System.

Cara Kerja dan Keunggulan RUCIKA Syfon System

Seperti yang telah dibahas pada artikel sebelumnya,  Rucika Syfon System memanfaatkan kondisi vakum untuk menciptakan tekanan negatif yang menarik air dari instalasi pipa horizontal menuju pipa turun. Berkat efek syfon yang dihasilkan, sistem ini tidak membutuhkan kemiringan pipa untuk mengalirkan air dari instalasi horizontal ke pipa turun. Bahkan, Sahabat Rucika tidak perlu khawatir air akan menggenang di dalam pipa, walaupun instalasi memiliki kemiringan 0%.

Selain keuntungan tersebut, Sahabat Rucika juga dapat menghemat kebutuhan pipa turun berkat efek yang dihasilkan Syfon System. Sistem ini membuat aliran air bergerak dengan kecepatan tinggi, sehingga satu jalur instalasi mampu mengalirkan debit air yang jauh lebih besar daripada instalasi air hujan konvensional.

Dengan demikian, Sahabat Rucika tidak hanya dapat menghindari instalasi pipa turun di kolom bangunan, tetapi juga memperkecil ukuran shaft plambing karena jalur pipa yang dibutuhkan jauh lebih sedikit daripada sistem konvensional.

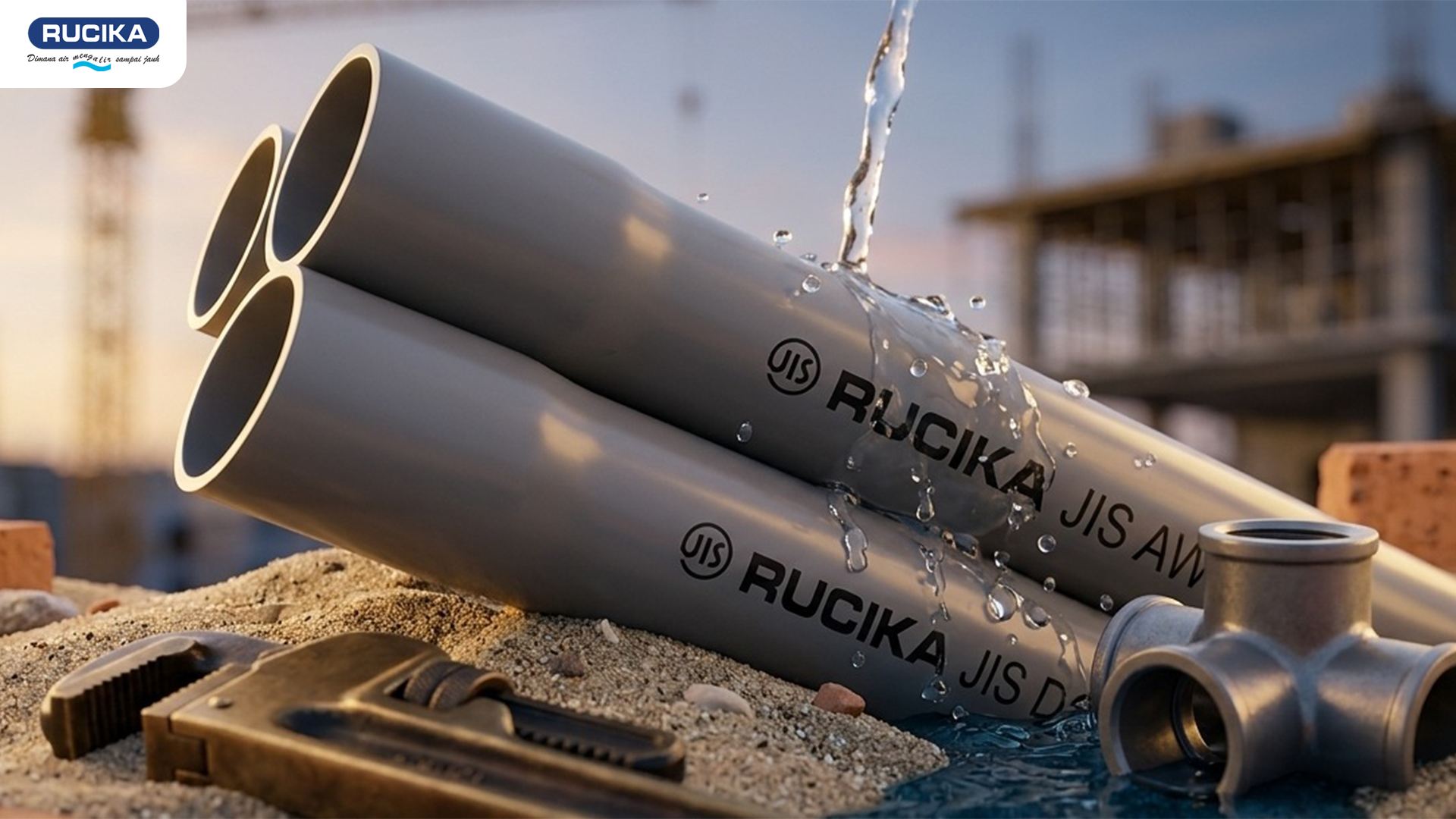

Bangunan Apa yang Disarankan Menggunakan Syfon System?

Sahabat Rucika, adapun bangunan – bangunan yang disarankan untuk menggunakan Rucika Syfon System, antara lain:

• Bangunan Komersial dan Industri

Pada dasarnya, sistem ini paling cocok digunakan pada bangunan dengan luas atap yang besar. Semakin besar area tangkapan air hujan, semakin efektif teknologi ini bekerja. Sebagai contoh, pusat perbelanjaan, gedung perkantoran modern, terminal, dan fasilitas olahraga merupakan jenis bangunan yang paling ideal.

Pada bangunan seperti ini, sistem syfon mampu mengurangi jumlah pipa vertikal secara signifikan sehingga berdampak positif pada desain dan biaya konstruksi.

• Gudang dan Pabrik

Selanjutnya adalah gudang dan pabrik yang biasanya memiliki bentang atap panjang dengan kebutuhan ruang bebas yang tinggi. Dalam kondisi tersebut, kemiringan pipa konvensional sering menjadi hambatan desain.

Oleh karena itu, Rucika Syfon System menawarkan solusi yang lebih fleksibel karena instalasi dapat memasang jalur pipa secara mendatar tanpa mengganggu struktur maupun operasional bangunan.

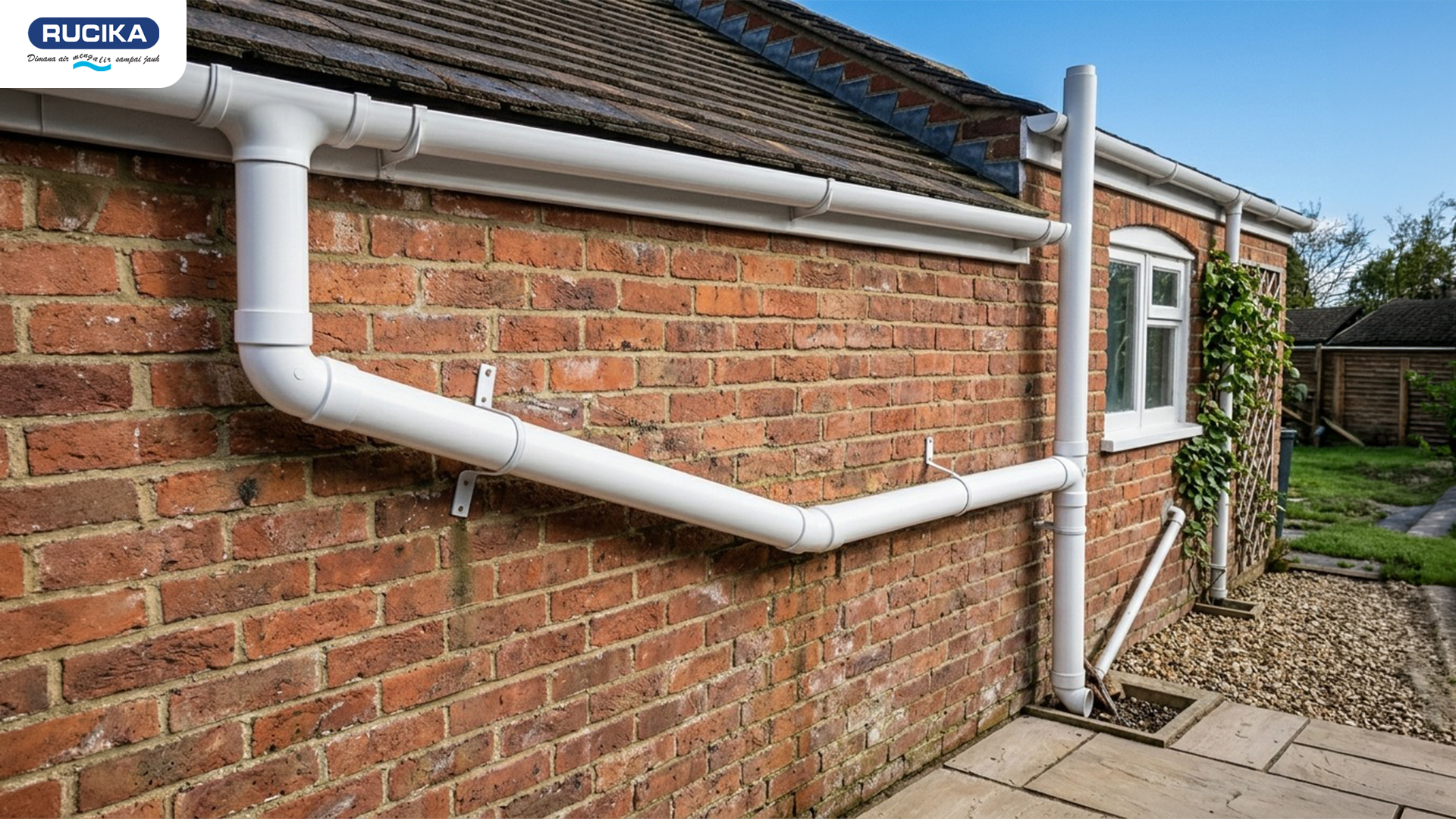

Kesalahan Umum dalam Instalasi Pipa Drainase

Banyak masalah drainase bukan berasal dari kualitas material pipa, melainkan dari kesalahan perencanaan dan pemasangan. Sebagai contoh, salah satu kesalahan paling umum adalah menggunakan diameter pipa yang terlalu kecil untuk menampung debit air hujan yang sebenarnya.

Selain itu, kesalahan lainnya adalah mengabaikan perhitungan hidrolik. Perencana harus merancang sistem drainase berdasarkan luas atap, intensitas hujan setempat, dan kapasitas saluran pembuangan. Akibatnya, tanpa perhitungan yang tepat, risiko genangan tetap akan muncul meskipun perencana menggunakan teknologi secanggih apapun.

Khususnya pada sistem syfon, kesalahan desain dapat menyebabkan efek syfon tidak terbentuk secara optimal. Oleh karena itu, tenaga profesional yang memahami prinsip kerja sistem secara menyeluruh harus menangani seluruh proses perencanaan ini.

Kesimpulan

Sahabat Rucika, pada akhirnya anggapan bahwa semua instalasi pipa drainase harus memiliki kemiringan ternyata tidak sepenuhnya benar. Memang, pada sistem drainase gravitasi konvensional, kemiringan tetap menjadi elemen penting untuk memastikan aliran air berjalan lancar. Bahkan, standar umum merekomendasikan kemiringan tertentu agar sistem dapat mencegah genangan maupun penyumbatan.

Namun, kini Rucika menghadirkan alternatif berupa Rucika Syfon System yang memungkinkan instalasi pemasangan pipa air hujan tanpa kemiringan sama sekali. Dengan memanfaatkan efek vakum dan tekanan negatif, sistem ini mampu mengalirkan air secara efektif meskipun jalur pipa horizontal berada pada kemiringan nol persen. Oleh karena itu, teknologi ini memberikan banyak keuntungan, terutama pada bangunan besar yang membutuhkan efisiensi ruang dan fleksibilitas desain.
